1. Structure.

1.1. Données expérimentales.

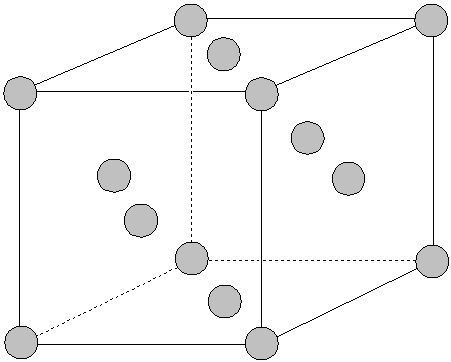

Les rayons X permettent de déterminer la structure des métaux, ce qu’étudie la cristallographie. On en retire les distances interatomiques et la position des plans réticulaires. Par exemple le Fer g qui présente une maille CFC :

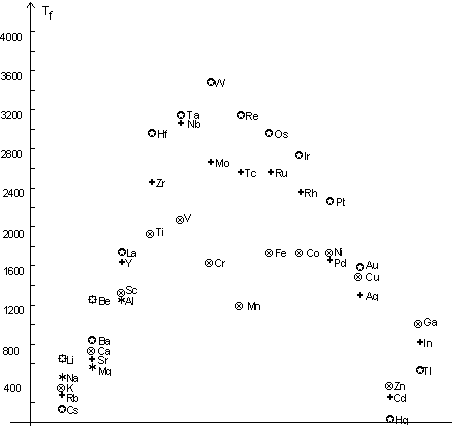

Les études thermodynamiques montrent que l’énergie réticulaire du métal va imposer la valeur de son enthalpie de sublimation, celle de la distance interatomique, et donc celles de la compacité et de la densité du métal. En fait, plus le nombre d’électrons impliqués dans la liaison métallique est grand, plus l’énergie réticulaire est forte :

Les métaux cristallisent sous la forme de trois structures principales: C.F.C., H.C. et C.C. , par exemple : – CC : Na , Fe a , Fe g

– CFC : Al , Fe g

– HC : Mg

1.3. Propriétés mécaniques.

1.3.1. Classification.

On distingue les propriétés mécaniques liées à la résistance (ténacité Þ traction ; dureté Þ pénétration ; résilience Þ choc) et à la mise en forme (malléabilité Þ mise en feuilles; ductilité Þ obtention de fils)

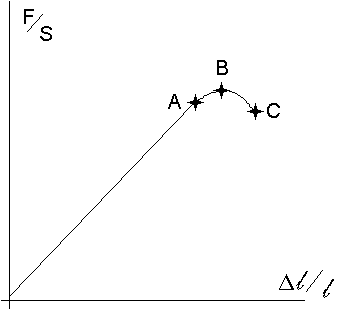

De O à A, l’allongement est proportionnel à l’effort : domaine des déformations élastiques : où E est le module de Young (Pour l’acier E = 200000 N/mm) . De A à B, c’est le domaine de plasticité : augmente plus vite que . La suppression de l’effort laisse un résidu d’allongement. En B : Si est le même, le système se déforme tout seul et il y a rupture en C. Une région de striction apparaît.

Ordres de grandeur :

1.3.3. Interprétation.

L’observation microscopique de la zone de striction montre des décrochements dans la section de la base suivant des plans obliques par rapport aux forces de traction : il y a glissement le long des plans réticulaires.

On montre aussi que des monocristaux métalliques obtenus avec beaucoup de soin sont beaucoup plus tenaces que les métaux (rapport de 1 à 10000).

Cela est dû aux défauts réticulaires : il y a rupture des périodicités du réseau. Les types de défauts réticulaires sont les suivants :

– défauts ponctuels (lacunes, atomes interstitiels, atomes étrangers, soit par insertion, soit par substitution)

– défauts linéaires : dislocations.

– défauts plans: défauts d’empilement.

Si l’on arrive à supprimer les dislocations, le métal devient moins malléable, plus tenace, plus dur. Par exemple : le Duralumin Cu , Al recuit. Il présente des plages d’un composé intermédiaire qui s’opposent aux dislocations.

1.4. Autres propriétés.

La conductivité électrique : la résistivité est faible. Elle est limitée par les défauts du cristal et les vibrations thermiques (aux hautes températures : r = ¥ ). Certains semi-métaux sont semi-conducteurs (Si, Ge).

L’éclat métallique : les métaux réfléchissent énormément la lumière. Certains sont colorés. (Cu : rouge, Au : jaune)

La conductibilité thermique, due au nuage électronique, car l’agitation thermique des électrons se propage facilement, provoquant une élévation de température des parties non chauffées.

2. Modèle de la liaison métallique : le modèle des bandes.

Il a été proposé par BLOCH en 1928. Il considère simplement que toutes les orbitales atomiques de même symétrie appartenant aux N atomes se combinent linéairement pour donner OM liantes et OM antiliantes. C’est ainsi que l’on obtient des bandes d’énergie, permettant aux électrons de prendre n’importe laquelle des N valeurs de l’énergie comprise entre les valeurs relatives à l’OM de plus basse énergie l’OM de plus haute énergie.

On parlera de bandes s, p, d, f . Les métaux présentent tous une bande de valence (souvent les bandes d, s ) et une bande de conduction (souvent la bande p ). Une de ces bandes est en général partiellement remplie.

La bande s est ici à moitié remplie. Elle sert à la fois de bande de valence et de bande de conduction. Les transitions vers les OM vides de la bande p sont toutes permises. Tout le visible est ainsi absorbé et réémis, d’où l’éclat métallique.

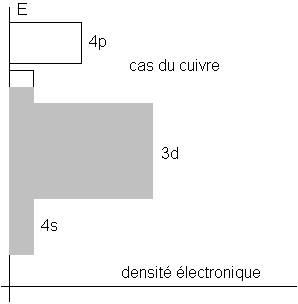

Ici, les bandes d et s servent de bandes de valence et de conduction. Ces métaux sont donc de bons conducteurs de l’électricité. Les transitions électroniques se font entre la bande d et la bande s . Aussi, lorsque la bande d est complètement remplie et la bande s aux trois quarts environ, les réémissions permises ne concernent que les longueurs d’onde supérieures à 550 nm. Le rouge sera donc réfléchi, le vert absorbé : c’est le cas du cuivre qui a un éclat rouge.

2.3. Semi-conducteurs et isolants.

Dans ces cas-là, la bande de valence est pleine (c’est un peu plus compliqué que dans le cas des métaux), et la bande de conduction vide. Si la différence d’énergie (gap)

entre la plus haute OM de la bande de valence et la plus basse OM de la bande de conduction est importante (5,2 eV pour le diamant), nous sommes en présence d’un isolant. Si ce gap est inférieur à 1,2 eV (Si: 1,1 eV; Ge: 0,7 eV), nous sommes en présence d’un semi-conducteur intrinsèque. Un léger échauffement va provoquer le passage des électrons vers la bande de conduction : il y a apparition d’une certaine conductibilité :

, où E_g est la valeur du gap (en J), et k la constante de Boltzmann :

– de type N : On rajoute très peu d’impureté d’un élément possédant plus d’électrons de valence que Si par exemple, et substituant parfaitement un de ces atomes (0,01% de P par exemple). Le faible nombre d’électrons supplémentaires va se retrouver dans la bande de valence et assurer la faible conductivité.

– de type P : On rajoute très peu d’impureté d’un élément possédant moins d’électrons de valence que Si (0,01% de Ga par exemple). Ici ce seront des trous positifs qui apparaîtront dans la bande de valence et assureront la conduction.

3. Les alliages métalliques.

Ce sont des mélanges binaires, ternaires, voire quaternaires, dont l’un des éléments est un métal : on les obtient par fusion, puis cristallisation, ou bien par frittage de poudres métalliques à fortes pressions. On peut également les obtenir par dépôt électrolytique simultané des deux métaux.

Dans les solutions solides, la structure de l’un des constituants est conservée, avec quelques modifications. Les "phases intermédiaires" sont de véritables composés chimiques.

3.2. Solutions solides de substitution.

3.2.1. Si le remplacement des atomes

d’un métal A par ceux d’un métal B ne modifie pas la structure de A, ce remplacement est possible, et est à l’origine de l’alliage de substitution : l’or cristallise en cfc. On peut remplacer des atomes d’or par des atomes d’argent.

3.2.2. Conditions du remplacement.

Le remplacement d’un métal par un autre ne doit pas changer la maille : les deux métaux A et B doivent satisfaire à deux règles :

* règle du facteur de taille (règle de Home Rathery) ; Le rapport doit être compris entre 0,93 et 1,07. Il y a alors miscibilité totale. Si ce rapport ne respecte pas la règle précédente, il n’y a que miscibilité partielle. L’argent ayant pratiquement le même rayon métallique que l’or (voir la contraction des lanthanides), sa miscibilité avec l’or est bien totale.

* règle du facteur de valence. La miscibilité est d’autant plus grande que les structures électroniques des couches externes des deux atomes sont voisines. Exemple : le nickel est soluble à 100% dans le cuivre, le gallium à 20%, le germanium à 10%.

3.2.3. Structure.

Le remplacement se fait au hasard. On ne peut donner que la composition moyenne de l’alliage.

3.3. Alliage par insertion.

Il y a des sites vides dans les cristaux (dans cfc : 4 sites octaédriques et 8 sites tétraédriques par maille). On obtient des solutions solides d’insertion lorsque ces lacunes cristallines sont occupées par des atomes de petite taille : H , B , C , N . Seul H peut occuper les petits sites (tétraédriques par ex.).

Le palladium (cfc) est par exemple poreux à l’hydrogène. C’est le métal qui en absorbe le plus Þ hydrogénation catalytique.

Les aciers sont des solution solides d’insertion de C dans Fe .

Autres exemples : ThC , HfC , .

3.4. Les phases intermédiaires.

Ce sont des composés définis dans lesquels la notion de valence n’a plus aucune signification.

exemples : dans le laiton, on trouve des cristaux de CuZn , , .

dans la fonte, on trouve la cémentite

Le siliciure de magnésium en est un autre exemple

4. Etude comparative des propriétés chimiques des métaux.

Il faut distinguer les métaux de transition et les autres. Les métaux considérés sont ceux qui, à l’état d’oxydation 0 , ont un éclat métallique, soit :

– les alcalins – les alcalino-terreux sauf Be

– Al , Ga , In , Tl – Si , Sn , Pb

– éventuellement Sb et Bi

Les trois dernières séries ont des propriétés semi-conductrices marquées et sont proches des non métaux.

4.1. Alcalins.

Caractérisés par la stabilité du . Ils forment peu de complexes, peu de composés insolubles, à cause de la forte solvatation (et donc stabilisation) du cation dans l’eau . Les métaux sont très réducteurs (potentiels rédox < 2,7 V).

C’est le qui est le plus stable. Les potentiels rédox sont toujours très négatifs (Be : 1,7 V ; Mg : 2,34 V ; &Ca : 2,87 V ; Ba : 2,9 V). Ils forment quelques complexes organiques, par exemple le bis-acétylacétonato-berryllium :

Ils donnent surtout des complexes , et des sels insolubles avec les anions fortement chargés: , , , .

4.3. Série de l’aluminium.

Stabilité du , mais apparition progressive du ( par exemple). Les potentiels rédox sont très contrastés : –1,67V pour , et beaucoup plus proches de 0 pour les autres, car la taille du cation augmente alors beaucoup moins que celle du numéro atomique. Le cation est alors moins stable et le potentiel rédox est moins négatif :

: – 0,52 V : + 0,72V

: – 0,34 V, car est plus stable que

Ces éléments donnent des complexes stables, et peu de composés insolubles, excepté les oxydes.

4.4. Série du silicium.

Le silicium a un caractère non métallique marqué. Il donne donc beaucoup de composés covalents monomères et polymères. Nous le verrons plus en détail.

Les autres éléments Ge , Sn , Pb ont tendance à former des ions , et ont un caractère de plus en plus métallique. donne des composés ioniques, les autres, surtout des composés covalents.

Les potentiels rédox sont proches de 0 : : 0 V ; : -0,136 V ; : –0,126 V .

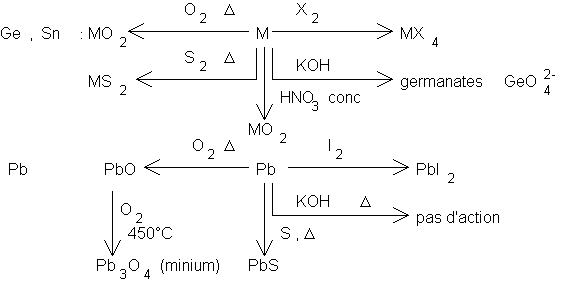

Réactions principales de ces éléments :

4.5. Les métaux de transition.

On peut les délimiter en deux blocs : le bloc "d", du scandium au zinc, de l’yttrium au cadmium, du lutétium au mercure, et le bloc "f", avec les lanthanides et les actinides. Il est à remarquer la très grande similitude des 14 lanthanides avec une sous-couche "f" très profonde, donc ne faisant pas partie de la couche de valence. Par contre la sous-couche 5f est bien plus proche des sous couches 6d et 7s , si bien que les propriétés chimiques des actinides sont très différentes les unes des autres (cf. le cours sur l’uranium).

Les métaux de transition se dissolvent dans les acides dilués, exception faite des métaux nobles ( Ru , Pd , Ag , Ir , Os , Pt , Au ). Leur potentiel d’électrode est > 0.

Ils présentent tous plusieurs degrés d’oxydation et forment beaucoup de complexes. L’existence de ceux-ci explique la stabilité des divers degrés d’oxydation. Le ruthénium donne par exemple 9 degrés d’oxydation : , , , , , , , , .

Les degrés d’oxydation élevés sont stabilisés par des ligands très électronégatifs. (F ou O) . Par contre les ligands faiblement électronégatifs ne stabilisent que les bas degrés d’oxydation.

On constate une différence entre les propriétés chimiques des éléments de la quatrième période, et celles des éléments des cinquième et sixième périodes (elles sont ici pratiquement identiques). Les électrons "d" participent plus aux liaisons et donc les degrés d’oxydation supérieurs sont plus stables. On explique cette similitude par la contraction des lanthanides. Les rayons ioniques et covalents sont semblables. Exemples :

Les composés à haut degré d’oxydation sont covalents ( est liquide), les autres plutôt ioniques.

5. Métallurgie.

Il y a environ 9 manières générales d’obtenir les métaux à partir de leur minerai. Généralement ceux ci sont tout d’abord transformés en oxydes ou en halogénures. On trouve aussi certains métaux à l’état natif. Le tableau ci-après donne les différentes méthodes appliquées aux oxydes et aux halogénures.
