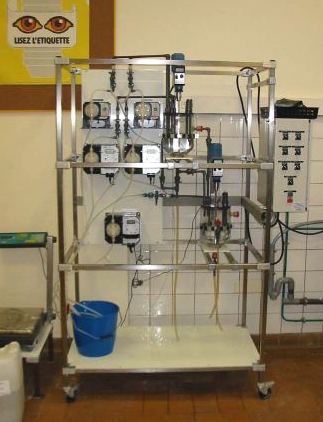

Le pilote de réacteurs en cascade est constitué de deux réacteurs en verre de capacité utile de 3 litres.
Chaque réacteur est équipé d’un agitateur de type " ancre entraîné par un moteur à vitesse réglable, d’un orifice de vidange par débordement permettant de garder un niveau constant dans le réacteur, et d’une vanne de fond de cuve permettant la vidange de la masse réactionnelle.
Chaque réacteur est muni d’un couvercle permettant :
- l’alimentation en réactif par tube plongeant,
- le passage de l’arbre d’agitateur,
- le passage d’une sonde de pH et d’un sonde de conductimétrie.
L’unité comporte deux pompe doseuses à membrane destinées à l’alimentation en continu des réactifs dans le réacteur C1.
Le réacteur C1 est équipé d’une régulation de pH et d’une régulation de potentiel redox. Le réacteur C2 est équipé d’une régulation de pH.
