SORTIE
GEOLOGIQUE
Dans ce document, vous découvrirez les lieux
d'une sortie géologique dans les Vosges
réalisée
pour des élèves de terminale S en
spécialité dans l'étude du
thème " Les
roches produits et témoins du temps " . Les roches
observables
sur les 4 sites sont
présentées ainsi qu'une possible utilisation pédagogique .
1.

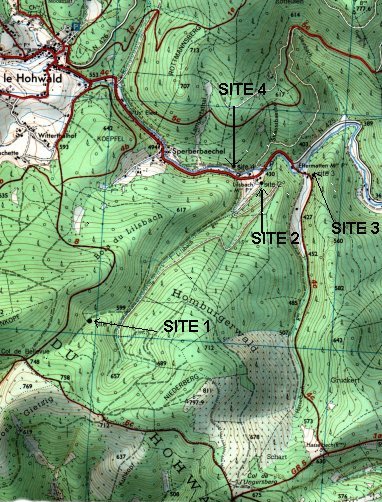

LOCALISATION
Pour plus de détails,
cliquez sur les sites .
retour
2.
LES ROCHES DES DIFFERENTS SITES
Pour voir les lames minces correspondant aux roches
affleurant ,cliquez sur le microscope.
SITE

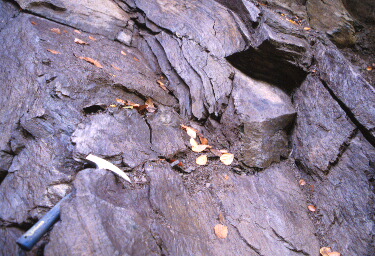

N ° 1 : Affleurement

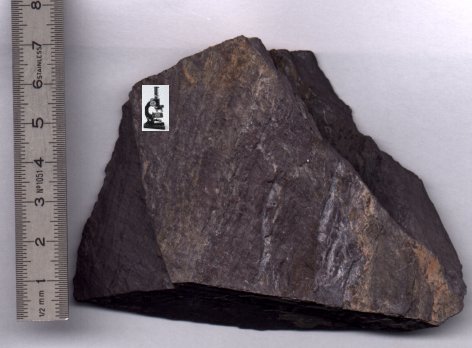

de schiste de STEIGE
SITE
N ° 2: Affleurement de

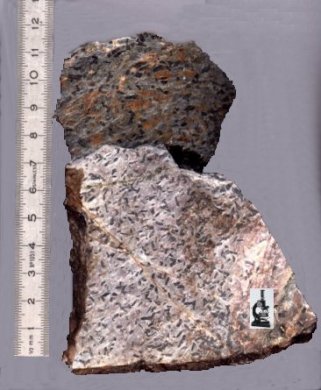

schiste tacheté
SITE

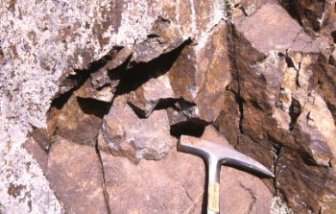

N ° 3: Rhyolite et schiste tacheté
SITE

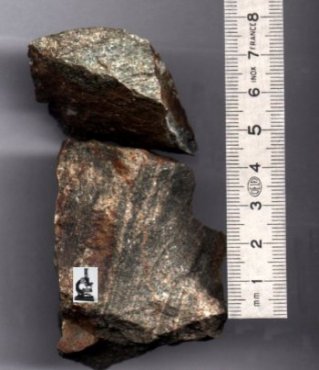

N ° 4: Affleurements de cornéenne et de granite
3.
UTILISATION PEDAGOGIQUE
POSSIBLE DE LA SORTIE GEOLOGIQUE
Ci-dessous est
présentée la démarche
utilisée lors de la sortie géologique:
Voici
les documents dont disposent
les élèves lors de la sortie :
le
premier est la fiche travail des
élèves , les quatre pages suivantes
présentent les documents
à disposition des élèves. Est fourni
également un extrait de carte
qui permet aux élèves de situer les affleurements
au fur et à mesure de l'étude .
Page 1 :
LES ROCHES
PRODUITS ET TÉMOINS DU TEMPS .
PROBLÈME
1 : On cherchera
à reconstituer l'histoire géologique de la
région
du Hohwald, à partir de :
-
l'étude de différents gisements de roches .
- documents
annexes relatifs à la
composition minéralogique et chimique de ces roches , aux
champs
de stabilité de certains minéraux
repères.
Repérer,
le plus précisément possible, chaque affleurement
sur la carte géologique .
A chaque
arrêt :
* Observer
l'affleurement de la
roche : organisation particulière ou pas....Un
schéma du
front de taille sera réalisé pour
l'arrêt
concernant les roches 2 et 3 .
* Echantillonner la
roche et noter ses
caractéristiques macroscopiques : cohérente ou
meuble,
minéraux visibles ou pas, taille, nombre, nature,
organisation
de ces minéraux... Tester son effervescence à
l'acide .
Présence ou non de fossiles .
* Noter
grâce au document annexe
2 les caractéristiques microscopiques de chacune des roches
:
cristallisation totale ou présence d'un verre, organisation
et
tailles des minéraux, présence de microfossiles
....
*
Compléter le tableau de l'annexe 5 à l'aide de
ces données .
Après
l'étude des différents sites :
*
Exploiter les informations des
documents annexes 3 et 4, afin de préciser les
caractéristiques et les conditions de formation des roches 2
et
4.
* Proposer
une chronologie relative
des événements qui se sont
succédés dans
cette région, en vous appuyant sur l'ensemble des
informations .
Page 2
DOCUMENT
ANNEXE 1

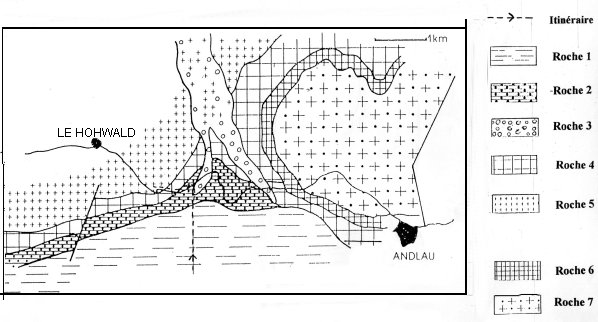

Extrait de la carte géologique de
Sélestat .
[ D'après "carte géologique simplifiée
de
Sélestat" 1° S collection J Gourlaouen
édition
Hachette 1982 ]
Page 3
DOCUMENT ANNEXE 2 :
Lames minces des
différents échantillons X 60 :Colonne 1 : Lumière naturelle
Colonne 2 : Lumière polarisée .
Etablir la correspondance entre
lames minces et textes ci-dessous, puis compléter le tableau
bilan .
1- On
reconnaît les minéraux
suivants : micas brunâtre en lumière naturelle et
teintes
vives en lumière polarisée. quartz,
minéraux
opaques d'oxydes de fer. Il existe également des
minéraux
trapus polarisant dans les gris : l'andalousite.
2- Une surface
importante correspond
à un verre dans lequel apparaissent des quartz et feldspath
de
grande taille, des micas plus petits en baguette.
3- Assemblage de
quartz, micas et
feldspaths dans des proportions proches. Le quartz semblant emballer
les autres minéraux.
4-Une alternance de
lits quartzeux et de
niveaux argileux. Ce litage est la conséquence du
dépôt à l'origine de la roche .
Certains
échantillons ont révélé la
présence
de microfossiles attribués au Silurien : les Chitinozoaires.
5- Des niveaux de gros
grains de quartz et
des niveaux plus foncés, dans lesquels la microscopie
révèle de petits minéraux de micas. La
direction
privilégiée des micas est oblique par rapport au
litage.
Les nodules noirs macroscopiques semblent résulter de la
présence d'un minéral de grande taille : la
cordiérite.
Page 4
DOCUMENT ANNEXE 3 :
Composition des roches exprimée en
oxydes (%)
|
Roche 1
|
Roche 2
|
Roche 3
|
Roche 4
|
Roche 5
|
Silice
|
59.3
|
60.1
|
75
|
60.3
|
74.6
|
Alumine
|
26.4
|
26.4
|
13.5
|
25.7
|
14
|
Oxyde de fer
|
7.7
|
8.3
|
1.5
|
7.9
|
1.9
|
Oxyde de calcium
|
1.1
|
0.9
|
1
|
0.9
|
0.7
|
Oxyde de magnésium
|
0.7
|
1.1
|
0.5
|
1.7
|
0.2
|
Oxyde de potassium
|
2.6
|
1.6
|
5.5
|
2.5
|
3.1
|
Oxyde de sodium
|
2.2
|
1.6
|
3
|
1
|
3.5
|
Total
|
100
|
100
|
100
|
100
|
100
|
DOCUMENT ANNEXE 4 :
Page 5
DOCUMENT
ANNEXE 5 : Tableau bilan
|
Roche
1
|
Roche
2
|
Roche
3
|
Roche 4 |
Roche
5
|
Affleurement
|
|
|
|
|
|
Structure
|
|
|
|
|
|
Effervescence
( à HCl )
|
|
|
|
|
|
Minéraux
(à l'oeil nu)
|
|
|
|
|
|
Lame mince
( microscopie)
|
|
|
|
|
|
Groupe de la roche
Nom
de la roche
|
|
|
|
|
|
Début de la page
Jean Luc RIGAUT - Philippe CRESSAN
- Dominique LION
- Professeurs de SVT Lycée POINCARRE de BAR LE DUC
